CPU: | Celeron® Quad core 4 thread 1.6Ghz prosesor N3150 | RAM: | RAM DDR3 2GB/4GB terpasang |
---|---|---|---|
Menampilkan: | LVDS / Edp / VGA / HDMI, LVDS+VGA+HDMI | Ethernet: | 2 * Gigabit LAN |
COM: | 6*COM (5*RS-232,1*RS-485/RS-422) | USB: | 6 * USB 2.0, 2 * USB 3.0 |
Kekuasaan: | 12V-DC | Ukuran: | 145 x 102 mm |
Menyoroti: | Papan Utama Prosesor Quad Core Industri,Papan Utama Prosesor Quad Core 3,5 Inci |

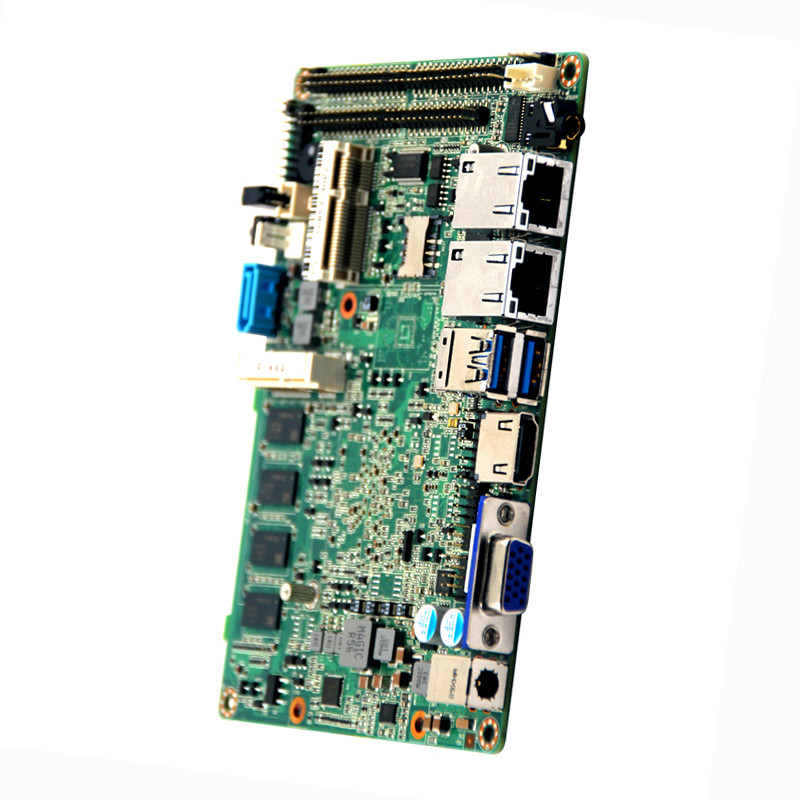

Papan Utama industri 3,5 inci quad core N3150 N3160 N3710 Onboard 4G ddr3 RAM 6 COM 2 LAN
Melihat :
Saat Anda bertanya, Anda dapat memilih Model berikut:
EC-P6622D-BS-N3150 Terintegrasi Celeron® N3150 Prosesor quad core 4 thread 1.6~2.08Ghz N3150
EC-P6622D-BS-N3160 Terintegrasi Celeron® N3160 Prosesor quad core 4 thread 1.6~2.24Ghz N3150
EC-P6622D-BS-N3710 Terintegrasi Pentium® N3710 Prosesor quad core 4 thread 1.6~2.56Ghz N3150

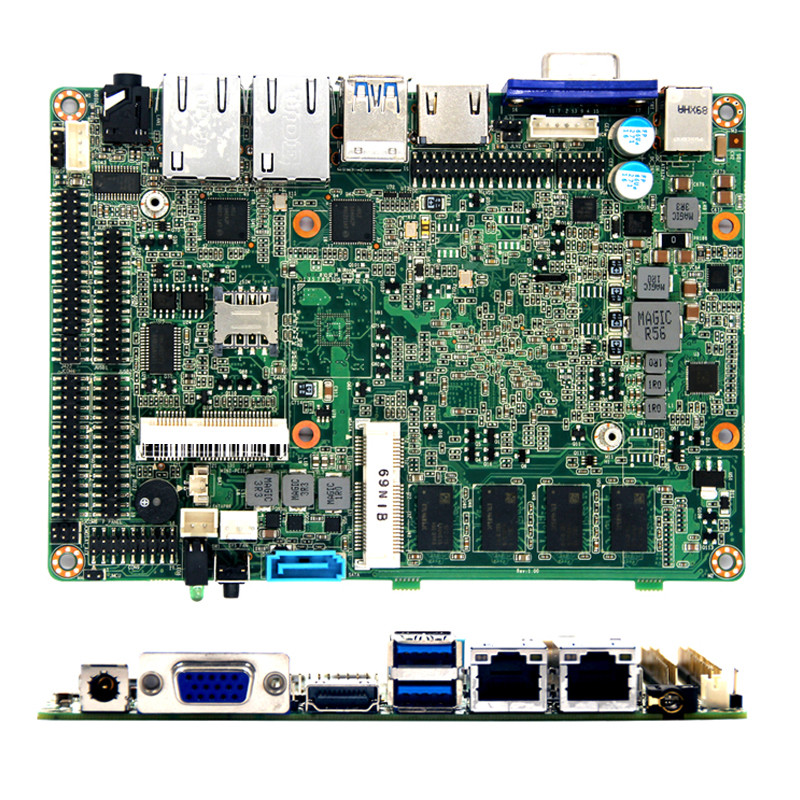

Papan Utama industri 3,5 inci quad core N3150 N3160 N3710 Onboard 4G ddr3 RAM 6 COM 2 LAN
Fitur utama
Prosesor Celeron® N3150 Quad core 4 thread 1.6~2.08Ghz N3150 terintegrasi
Ram DDR3 2GB/4GB bawaan
Mendukung Tampilan LVDS / Edp / VGA / HDMI
Mendukung tampilan ganda sinkron atau asinkron
Mendukung tiga tampilan LVDS+VGA+HDMI Tampilan sinkron atau asinkron
Mendukung layar Sentuh (4wire 5wire 8wire)
2*Gigabit LAN
6*USB2.0, 2*USB3.0
5*RS-232,1*RS-485/RS-422
1 *Mini SATA
1 * SATA3.0
1 * tajuk GPIO
Pendingin aluminium (kipas)
Catu daya DC input tunggal, 12V-DC
Ukuran: 145*102mm
Spesifikasi
Prosesor | CPU |
Prosesor seri Intel®Braswell terintegrasi Prosesor Celeron® N3150 Quad core 4 thread 1.6Ghz Prosesor N3150 Frekuensi Ledakan 2.08Ghz |
Paket CPU | BGA | |
Chipset | Chip Tunggal Intel Braswell | |
BIOS | BIOS EFI | |
Penyimpanan | Kerangka teknologi | Saluran tunggal DDR3 1066/1333MHz |
Kapasitas | Onboard 2GB4GB DDR3 | |
Pengontrol grafis | Grafik Intel HD | |
Video | Ganda LVDS dan EDP | LVDS Mendukung dual channel 24bit LVDS, Resolusi maksimum: 1920 * 1200, Resolusi EDP maksimum: 4096 * 2160 (Layar LVDS & EDP sebagai alternatif) |
VGA | Dukungan VGA Resolusi maksimum: 2048x1536 | |
HDMI | Dukungan Resolusi maksimum: 4096*2160 | |
Dukungan tampilan ganda | VGA+HDMI,VGA+LVDS,LVDS+HDMI,Tampilan sinkron atau asinkron | |
Tiga dukungan Layar | LVDS+VGA+HDMI Tampilan sinkron atau asinkron | |
Panel I/O | Pelabuhan | 1 * VGA 1 * HDMI 2 * USB3.0 6 * USB2.0 2 * RJ45 LAN, 1 * LINE OUT (Dengan fungsi mikrofon) |
Jaringan | PENGENDALI | 2 * Intel I211AT Gigabit Ethernet LAN, port RJ45 |
AUDIO | PENGENDALI | Realtek HD ALC662 Audio((saluran masuk, saluran keluar, Mikrofon) |
Super I/O | PENGENDALI | IT8786E |
PEMANTAUAN PERANGKAT KERAS | Pengatur waktu pengawas | 0-255sec, kode sampel opsional |
Lebih dingin | Pendingin aluminium + tembaga dengan Kipas atau Tanpa Kipas | |
USB | 6*USB2.0,2*USB3.0, Maks.Didukung +5V/1A | |
Antarmuka Masukan/Keluaran | Port seri | 5 * RS-232, 1 * RS422/485 opsional, RS485 didukung kontrol aliran otomatis |
PS/2 | 1 * PS/2 Pin Header | |
Layar sentuh | Mendukung Panel Sentuh (4 kabel 5 kabel 8 kabel) | |
GPIO | 8bit, kode sampel, input atau output definisi gratis, 3.3V@24mA | |
BUS EKSPANSI | Mini-PCle | 1 * slot Mini-PCIe, Mendukung perangkat PCIe dan USB |
PENYIMPANAN | SATA | 1 * antarmuka SATAIII (Tingkat transmisi maksimum hingga 6gb/dtk) |
M-SATA | 1 * Soket M-SATA, mendukung protokol SANDISK (Tingkat transmisi maksimum hingga 6gb/dtk) | |
SSD | 32/64/128G (Opsional) | |
SUMBER DAYA LISTRIK | Tipe Daya | Catu Daya DC12V |
Konsumsi daya | 20W |
