CPU: | Prosesor Intel® Core™ i3-7100U /i5-7200U / i7-7500U | RAM: | 2*SO-DIMM DDR4 |
---|---|---|---|
Ethernet: | 2 * Gigabit LAN | Menampilkan: | VGA/EDP/HDMI |
COM: | 2 * COM | Ukuran: | 170 x 170 mm |
Kekuasaan: | Catu daya DC 12V |

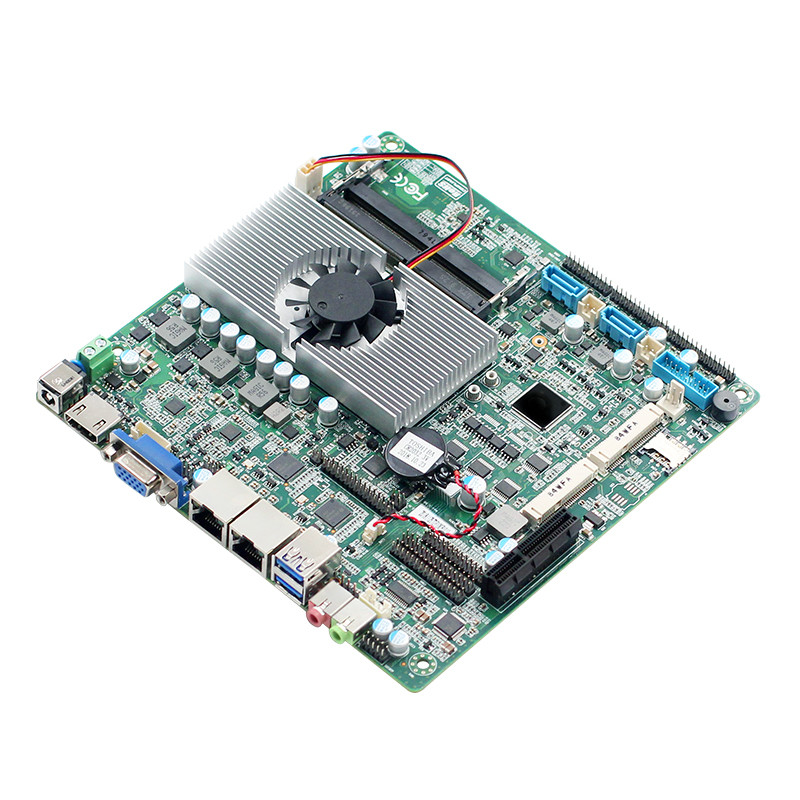

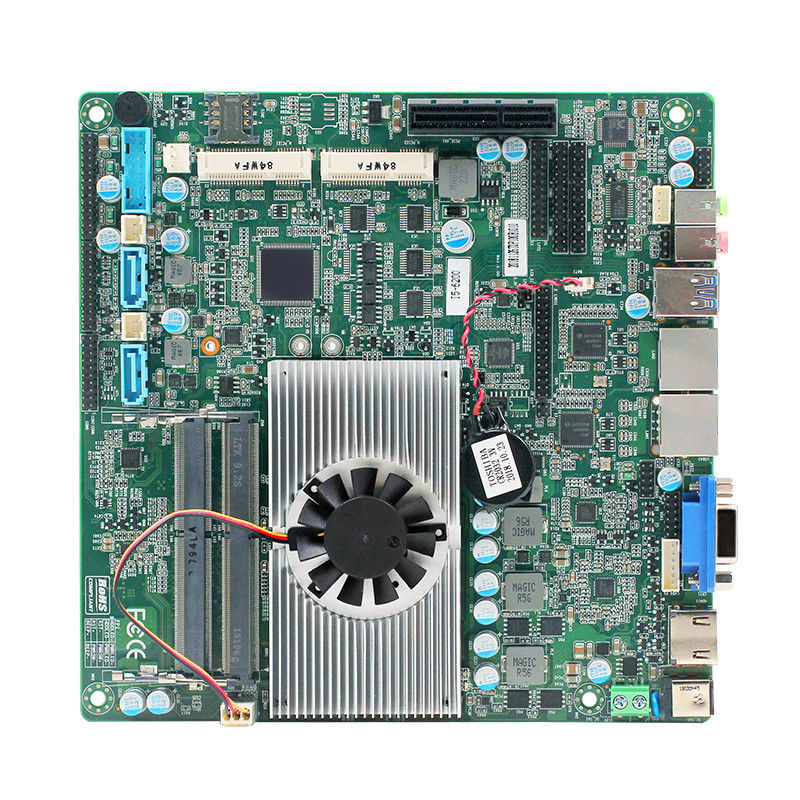

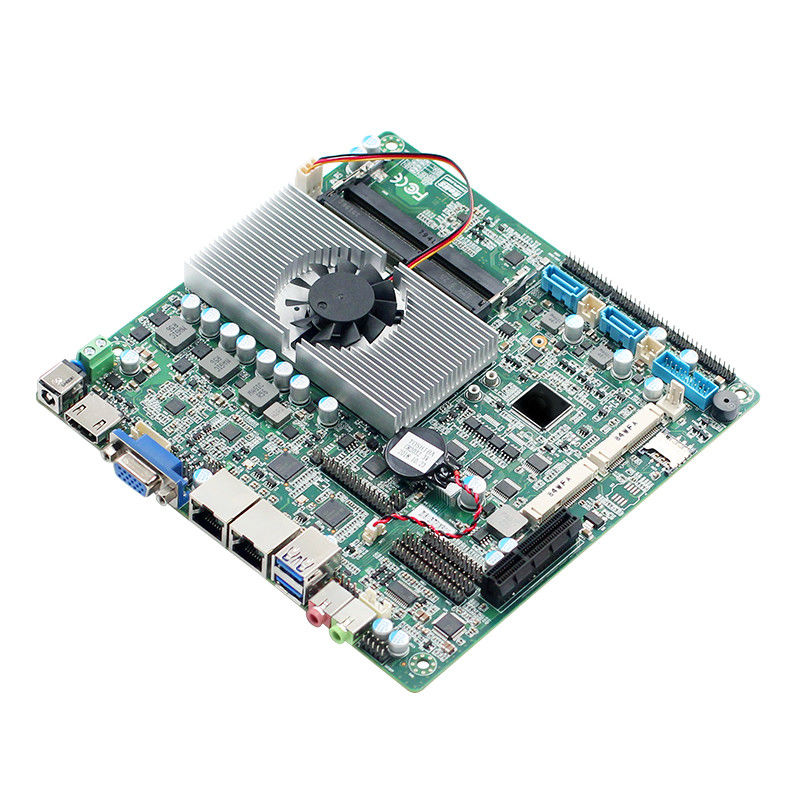

Model No. ITX-2642D-7TH adalah Papan Utama industri Core i3-7100U / i5-7200U / i7-7500U Terintegrasi yang mendukung layar 2*DDR4, 2*Gigabit Ethernet, 2COM, 10*USB, 4K.
Fitur utama
Prosesor Intel® Core™ i3-7100U /i5-7200U / i7-7500U terintegrasi
Mendukung 2 * SO-DIMM DDR4
Intel HD Graphics terintegrasi
Mendukung tampilan VGA / EDP / HDMI
Dukungan 1 * Mini-SATA, 1 * SATA 3.0
2*Gigabit LAN
4*USB3.0, 6*USB2.0
2*COM
Catu daya DC 12V
Dimensi: 170*170mm
Spesifikasi
Prosesor | CPU | Intel® Core™ 7 terintegrasithProsesor ponsel Kaby lake RU Soc i3-7100U /i5-7200U / i7-7500U |
paket CPU | BGA | |
Chipset | SOC seri Intel® Kaby lake RU | |
BIOS | BIOS EFI | |
Penyimpanan | Arsitektur Teknologi | Mendukung saluran ganda DDR4 2133Mhz |
stopkontak | 2 * Soket DDR4 SODIMM 260 | |
Pengontrol grafis | Intel HD Graphics 620 (kartu I3-7100UGraphics); model kartu grafis terkait dengan CPU |
|
Video | Ganda LVDS dan EDP |
Mendukung Dual channel 24bit resolusi maks 1920 * 1200, Mendukung resolusi maks EDP 4096*2304 (salah satu atau salah satunya) |
VGA | Dukungan resolusi VGA Max 2048x1536 | |
HDMI | Dukungan resolusi maksimal HDMI1.4 (4096*2304@30HZ mendukung tampilan 4k) | |
Tampilan ganda | LVDS + VGA,LVDS+HDMI,HDMI+VGA Tampilan sinkron atau asinkron | |
Tiga layar | Mendukung LVDS+VGA+HDMI tiga panel Tampilan sinkron atau asinkron | |
Panel belakang I/O | Pelabuhan | 1*VGA,1*HDMI,2*LAN,2*USB3.0 1*MIC-OUT/LINE-OUT 1*DC |
Internet | Pengontrol | 2 * Intel I211AT (Bila antarmuka I/O adalah 4 USB, hanya ada satu kartu jaringan Intel I211AT.) |
Audio | Pengontrol | Pengodean audio Raychem HD ALC662 (saluran kiri dan kanan + mikrofon) |
Super I/O | Pengontrol | ITE8786E |
Pengontrol perangkat keras | Timer pengawas | 0-255 detik, menyediakan rutinitas pengawas |
Lebih dingin | Pemanas kipas aluminium (mendukung penyesuaian kecepatan kipas otomatis dan manual) | |
USB |
4 * USB3.0 6 * USB2.0 |
|
Port keluaran/masukan | Kom | 2*RS-232 |
PS/2 | 1 * antarmuka PS/2 Pin | |
Panel sentuh | dukungan panel sentuh 4wire 5wire 8wire (opsional) | |
GPIO | 8-bit, menyediakan rutinitas, input/output yang ditentukan secara bebas, level 3.3V@24mA | |
Bus ekspansi | Mini-PCle | 2 * soket Mini-PCIe, mendukung PCIe dan USBDevice (hanya modul yang mendukung protokol PCIE saat header pin USB89 tersedia) |
penyimpanan | SATA | 1 antarmuka SATAIII standar dengan kecepatan transfer maksimum 6Gb/dtk |
SSD bawaan | Onboard SSD 16/32/64/128G(SATA2 dan onboard SSD untuk opsional) | |
M-SATA | 1 * Mini-PCIe M-SATA Scoket, mendukung protokol SANDISK, kecepatan transfer maksimum 6gb/s (antarmuka M-SATA dan SATA1 opsional untuk opsional) | |
Sumber Daya listrik | Jenis kekuatan | Catu daya DC 12V |
Suhu kerja | -20℃ ~ +60℃ | |
LINGKUNGAN KERJA | Suhu penyimpanan | -40℃ ~ +85℃ |
Kelembaban kerja | 0% ~ 90% (non-kondensasi) | |
Kelembaban penyimpanan | 0% ~ 90% (non-kondensasi) | |
ukuran | ukuran | 170 * 170 mm |
bobot | 0,5KG | |
Sistem | Windows10 Linux | |
sertifikasi | CE, RoHS, FCC |
