prosesor: | Port LGA1151 Prosesor Intel® 6 dan 7 i3-i5-i7/Pentium/Celeron | Penyimpanan: | Memori DDR4 2G/4G terpasang |
---|---|---|---|
Jaringan: | 2*RTL8111EGigabit Ethernet | Menampilkan: | LVDS+VGA+HDMI tiga layar Tampilan sinkron atau asinkron |
Port serial: | 5*RS-232, 1*RS422/485 | Faktor bentuk: | 170 x 170 mm |
Kekuasaan: | Catu daya DC 12V | ||
Menyoroti: | Papan Utama Mini Itx LGA1151,Papan Utama I7 Mini Itx,papan utama 2 Lan i7 itx |

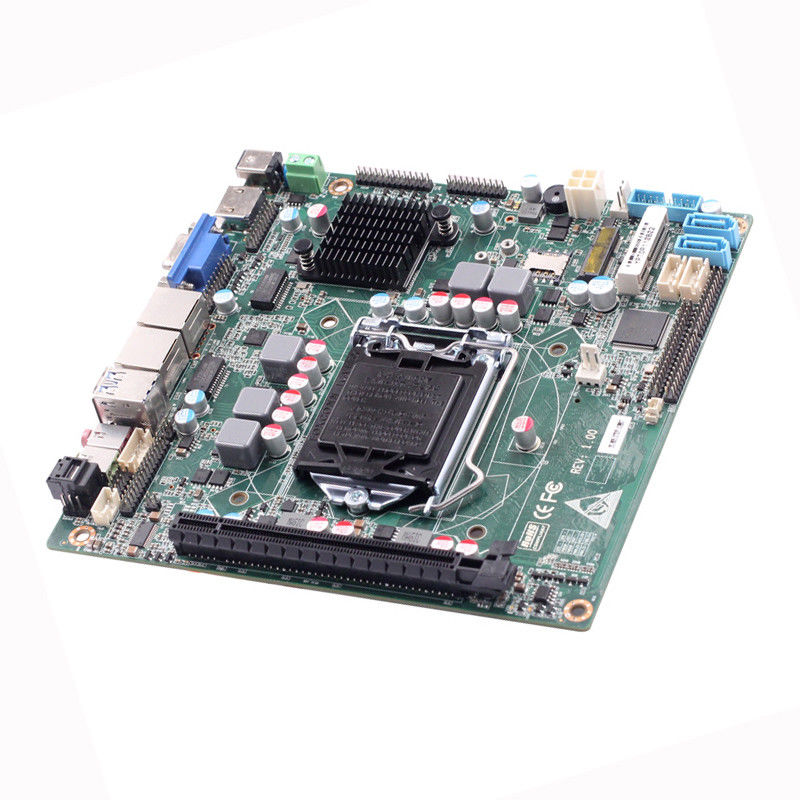

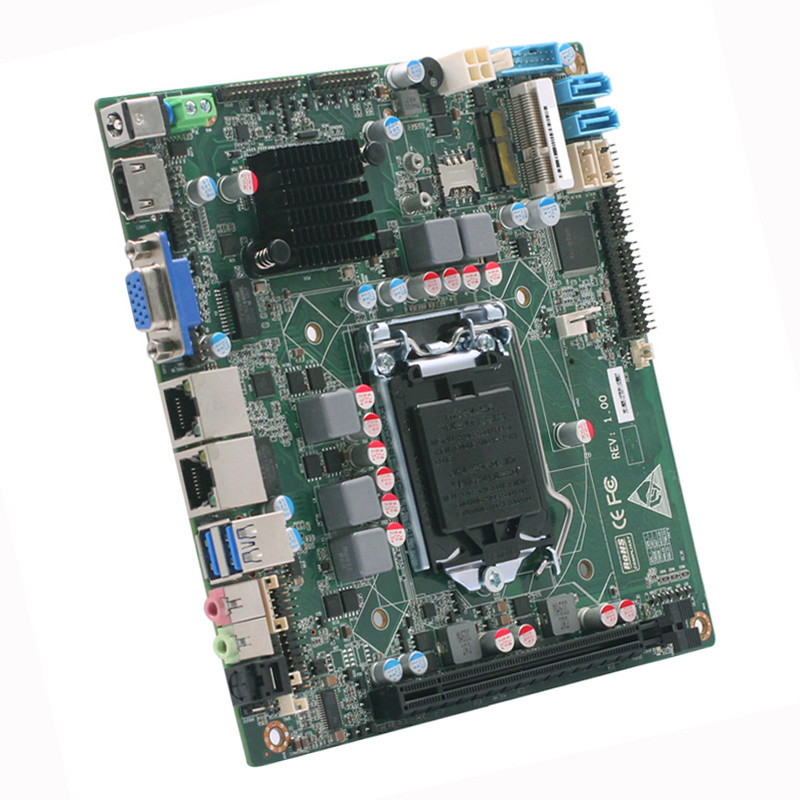

Intel® H110 Papan Utama LGA1151 6th7th i3i5i7 industri mini pc mainboard DDR4 ram 2 Lan 1*PCIE_X16
Fitur utama
Mendukung port LGA1151 prosesor Intel® 6th dan 7th i3-i5-i7/Pentium/Celeron
Mendukung saluran ganda DDR4 2133/2400MHz
Memori 2G/4G DDR4 terpasang
Intel® HD Graphics terintegrasi
Mendukung tampilan LVDS + VGA, LVDS+HDMI, HDMI+VGA Sinkron atau asinkron
Mendukung LVDS+VGA+HDMI Tampilan sinkron atau asinkron tiga layar
5*RS-232, 1*RS422/485
2*Gigabit LAN
5 * USB2.0
4 * USB3.0
1 * port NGFF (KUNCI E)
2 * Port SATAII Standar
1 * Mini-PCIe M-SATA Scoket
1*PCIE_X16
Mini itx 170 x 170 mm
Catu daya DC 12V
Spesifikasi
Prosesor | CPU | Mendukung port LGA1151 Intel® 6thdan 7thCPU i3-i5-i7/Pentium/Celeron |
Paket CPU | LGA1151 | |
Chipset | Chipset Ekspres H110 / H170 | |
BIOS | BIOS EFI | |
Ram | Arsitektur teknis | saluran ganda DDR4 2133/2400MHz |
Penyimpanan | Memori 2G/4G DDR4 terpasang | |
Stopkontak | Dapat menambahkan 1 * slot, ekspansi maksimum memori 16GB | |
Video | Pengontrol grafis | Intel HD Graphics 610 (G4560 Graphics card); Jenis kartu grafis terkait dengan CPU |
VGA | VGA mendukung resolusi maksimum 2048x1536 | |
HDMI | Dukungan resolusi maksimum (HDMI1.4) 4096*2304 Mendukung tampilan 4K | |
Ganda LVDS dan EDP | Mendukung dual channel 24-bit output, resolusi tertinggi 1920 x 1200 EDP mendukung resolusi tertinggi 4096*2304 (hanya satu pilihan) | |
Tampilan tiga | Mendukung VGA+HDMI+LVDS tampilan tiga layar sinkron atau asinkron | |
I/O Panel Belakang | Pelabuhan |
1 * VGA 1 *HDMI 2*LAN 2 * USB3.0 1*LINE_OUT 1 * MIC DI 1 *DC |
Jaringan | Pengontrol | 2 * RTL8111EGigabit Ethernet (Bila antarmuka I/O adalah 4 USB, kartu jaringan adalah satu) |
Audio | Pengontrol | Dekoding audio Realtek HD ALC662 (LINE-OUT+MIC_IN+LINE-IN) |
Super I/O | Pengontrol | NCT6106D |
Pemantau Perangkat Keras | Watchdog-Timer | 0-255 detik, menyediakan rutinitas pengawas |
Antarmuka Masukan/Keluaran | USB |
4 * USB3.0 kompatibel USB2.0 / 1.1 5 * USB2.0, dukungan maksimum + 5V/1.5 |
Port seri | 5 * RS-232, 1 * RS232/422/485 opsional, RS485 mendukung kontrol aliran otomatis | |
PS/2 | 1 * PS/2 pin antarmuka | |
GPIO | 8-bit, menyediakan rutinitas, input/output yang ditentukan secara bebas, level 3.3V@24mA | |
Soket Ekspansi | Mini-PCle | 1 * Soket Mini-PCIe, Mendukung PCIe dan Perangkat USB |
PCIE_X16 | 1*PCIE_X16 | |
Penyimpanan | NGFF | 1 * port NGFF (KUNCI E) |
SATA | 2 * Port SATAII Standar, Tingkat transmisi maksimum 6Gb/s | |
M-SATA | 1 * Mini-PCIe M-SATA Scoket, Mendukung protokol SANDISK, kecepatan transfer maksimum 6gb/s | |
Sumber Daya listrik | Tipe Daya | Catu daya DC 12V |
Lingkungan kerja | Suhu Kerja | -20℃ ~ +60℃ |
Suhu Penyimpanan | -40℃ ~ +85℃ | |
Kelembaban Operasi | 0% ~ 90% (non-kondensasi) | |
Kelembaban Penyimpanan | 0% ~ 90% (non-kondensasi) | |
Ukuran | Ukuran | 170x170 mm |
Bobot | 0,5KG |
Aplikasi:
Kontrol produksi industri
Pembuatan industri
Papan Utama mesin POS
Papan Utama mesin antrian
Papan utama mesin penjual otomatis
Papan Utama komputer kasir
Mainboard ATM Bank
Papan Utama kios
Obat pintar
Terminal intelijen bisnis
Kecerdasan buatan
Internet untuk segala
