CPU: | Antarmuka LGA1151 Intel® 6 dan 7 i3-i5-i7/Pentium/Celeron CPU | RAM: | Saluran ganda DDR4 2133/2400MHz |
---|---|---|---|
Ethernet: | 2 * Gigabit LAN | Menampilkan: | DP/HDMI/VGA tiga layar sinkron atau asinkron display |
COM: | 10*COM (9*RS-232, 1*RS422/485) | Ukuran: | 170 x 170 mm |
Kekuasaan: | Catu Daya ATX |

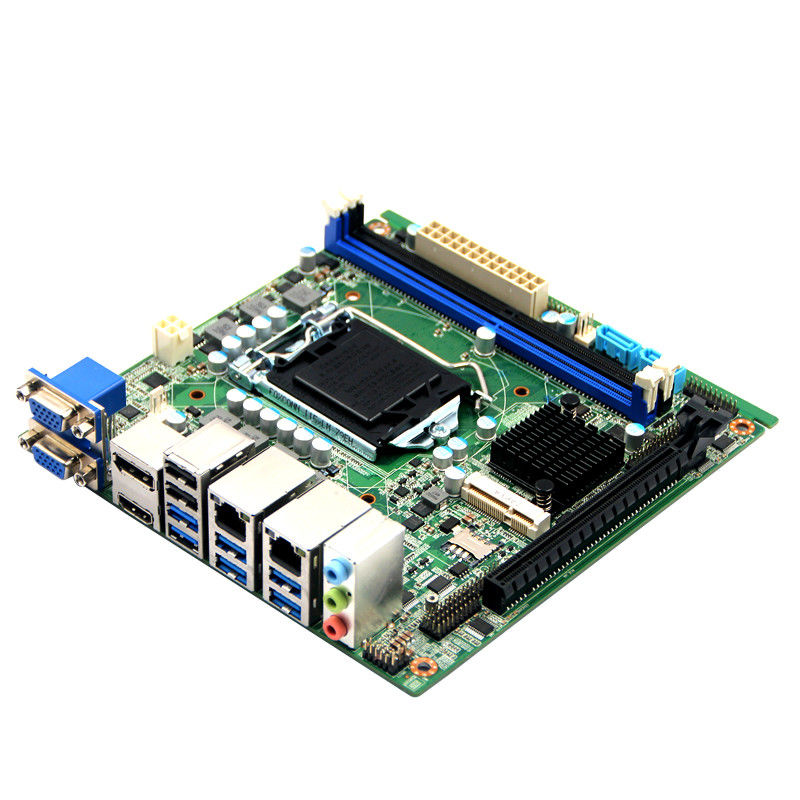

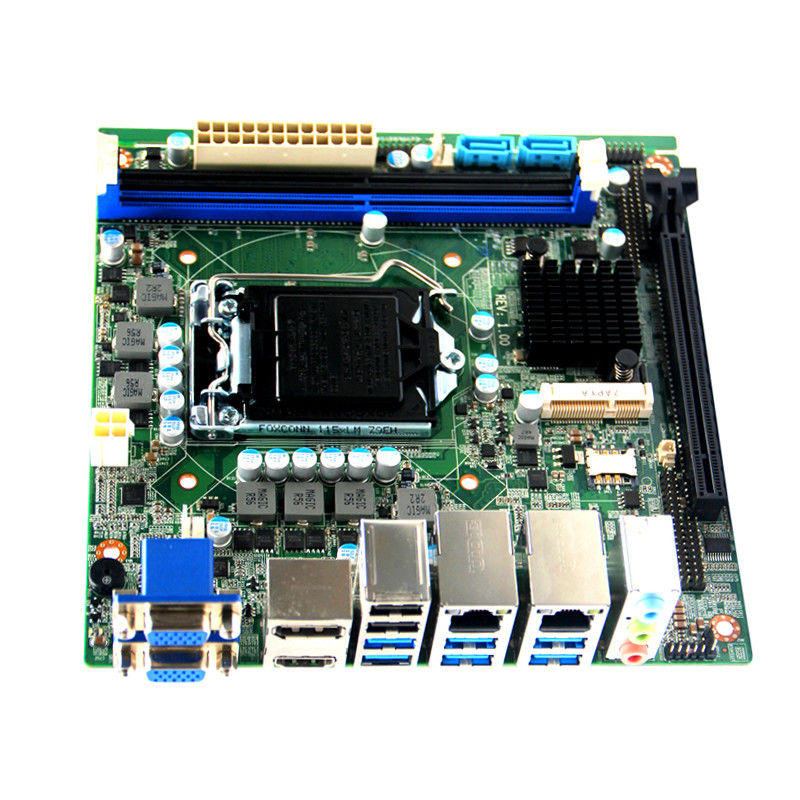

H170 LGA1151 SKYLAKE 6th Core i3/i5/i7 dual port ethernet mini tipis itx Papan Utama industri dengan DP 4K
Fitur utama
Mendukung antarmuka LGA1151 Intel® 6th dan 7th i3-i5-i7/Pentium/Celeron CPU
Chipset berkecepatan tinggi Intel® H110/H170
Mendukung saluran ganda DDR4 2133/2400MHz
Intel® HD Graphics terintegrasi
Mendukung DP / HDMI / VGA tiga layar tampilan sinkron atau asinkron
9*RS-232, 1*RS422/485
2*Gigabit LAN
6 * USB2.0
6 * USB3.0
2 * antarmuka SATAIII
Dukungan panel sentuh 4wire 5wire 8wire (opsional)
Mini itx 170 x 170 mm
Catu daya ATX
Spesifikasi
chipset | CPU | Mendukung antarmuka LGA1151 Intel®6th dan 7th i3-i5-i7/Pentium/Celeron CPU |
paket CPU | LGA1151 | |
chipset | Chipset berkecepatan tinggi H110/H170 | |
BIOS | BIOS EFI | |
Penyimpanan | Arsitektur Teknologi | Saluran ganda DDR4 2133/2400MHz |
stopkontak | 2 * soket ram DDR4 | |
Video | Pengontrol Grafik | Intel® HD Graphics 610 (kartu grafis G4560);jenis kartu grafis terkait dengan CPU |
VGA | VGA mendukung resolusi maksimal 2048x1536 | |
HDMI | Dukungan resolusi maksimum (HDMI1.4) 4096*2304 Mendukung tampilan 4K | |
DP | Resolusi dukungan maksimal: 4096*2304 | |
Tampilan tiga | Mendukung VGA + HDMI + DP tiga layar tampilan sinkron atau asinkron | |
panel belakang I/O | Antarmuka | 1 * DP, 1 * HDMI, 2 * VGA 2 * LAN, 6 * USB3.0 2 * USB2.0 (ketika chipset adalah H110, hanya dengan 4 * USB3.0) 1 * MIC-OUT/LINE-OUT/ ANTRI |
Internet | pengontrol | 2*Intel® I211AT Gigabit Ethernet |
Audio | pengontrol | Dekoder Audio Realtek HD ALC662 (LINE-OUT+MIC_IN+LINE-IN) |
Super I/O | pengontrol | NCT6106D |
Kontrol perangkat keras | Pengatur waktu pengawas | 0-255Detik, menyediakan rutinitas pengawas |
Antarmuka masukan/keluaran | USB |
6 * USB3.0 kompatibel USB2.0 / 1.1 6 * Dukungan USB2.0 MAX + 5V/1.5 (ketika chipset adalah H110, dengan 4 * USB3.0,4 * USB2.0) |
Kom | 9*RS-232, 1*RS232/422/485 opsional RS485Mendukung kontrol aliran otomatis | |
PS/2 | 1 * PS/2 pin antarmuka | |
Bus Ekspansi | Mini-PCle | 1 * Mini-PCIeSlots, mendukung perangkat PCIe dan USB |
Penyimpanan | SATA | 2 * Antarmuka SATAIII standar, kecepatan transmisi maksimum 6Gb/s |
Sumber Daya listrik | Jenis kekuatan | Catu daya ATX |
Konsumsi daya | 80W | |
Lingkungan kerja | Suhu kerja | -20℃ ~ +60℃ |
Suhu penyimpanan | -40℃ ~ +85℃ | |
Kelembaban kerja | 0% ~ 90% Kelembaban relatif, tanpa kondensasi | |
Kelembaban penyimpanan | 0% ~ 90% Kelembaban relatif, tanpa kondensasi | |
Ukuran | Ukuran | 170x170 mm |
Bobot | 0,5KG |
