prosesor: | Antarmuka LGA1150 Intel 4th i3-i5-i7/Pentium/Celeron CPU | Penyimpanan: | Saluran tunggal DDR3L 1066/1333/1600MHz |
---|---|---|---|
Jaringan: | 1 * Gigabit LAN | Menampilkan: | Tampilan DP / DVI / VGA / HDMI |
COM: | 10*COM | Faktor bentuk: | 170 x 170 mm |
Kekuasaan: | Catu Daya ATX | ||
Menyoroti: | H87 Mini Itx Papan Utama,Mini Itx Papan Utama LGA1150,10COM Industri Itx Papan Utama |

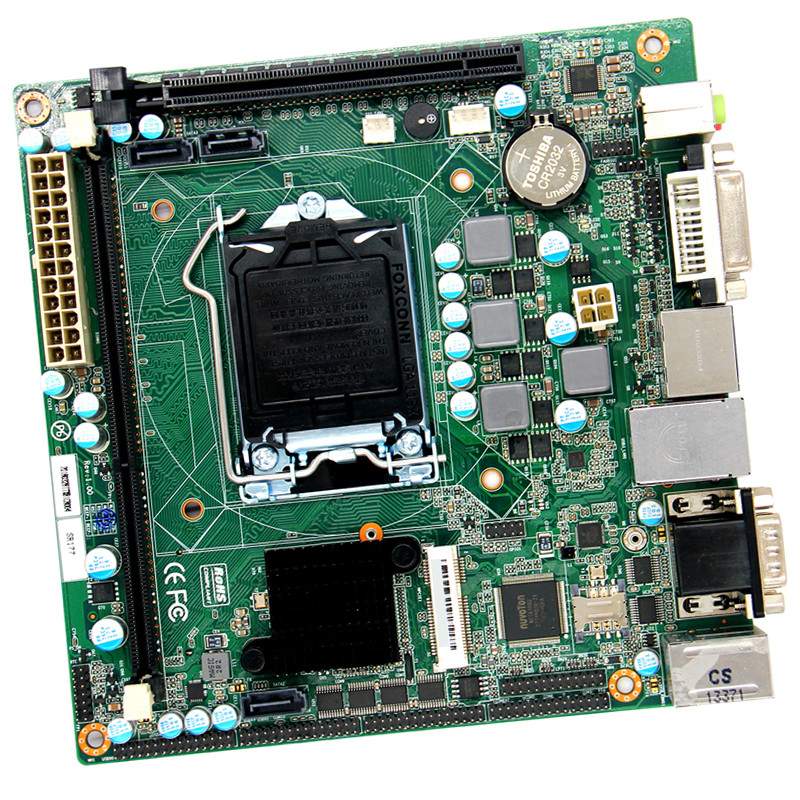

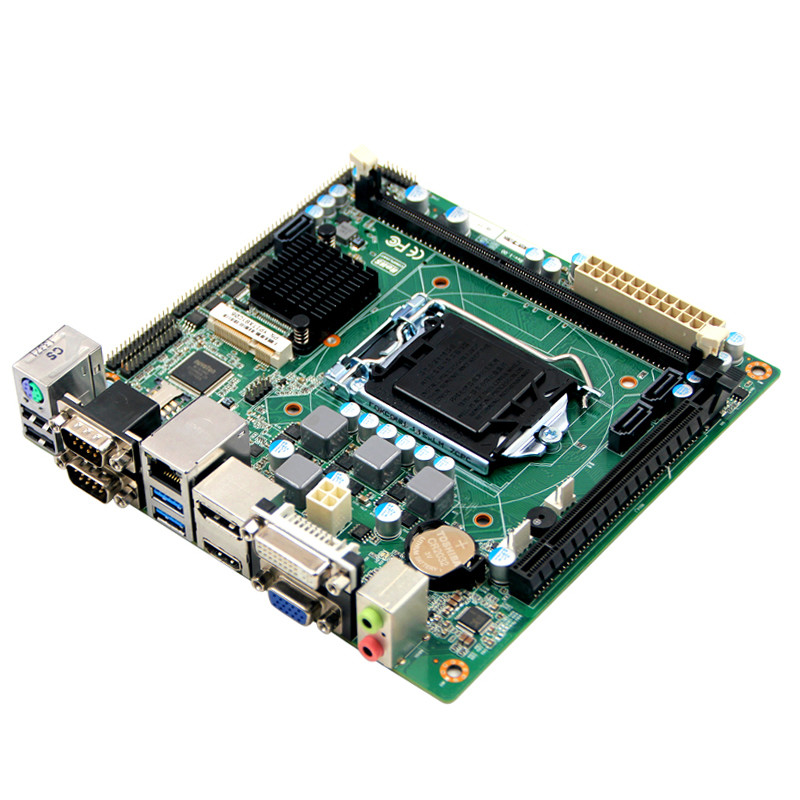

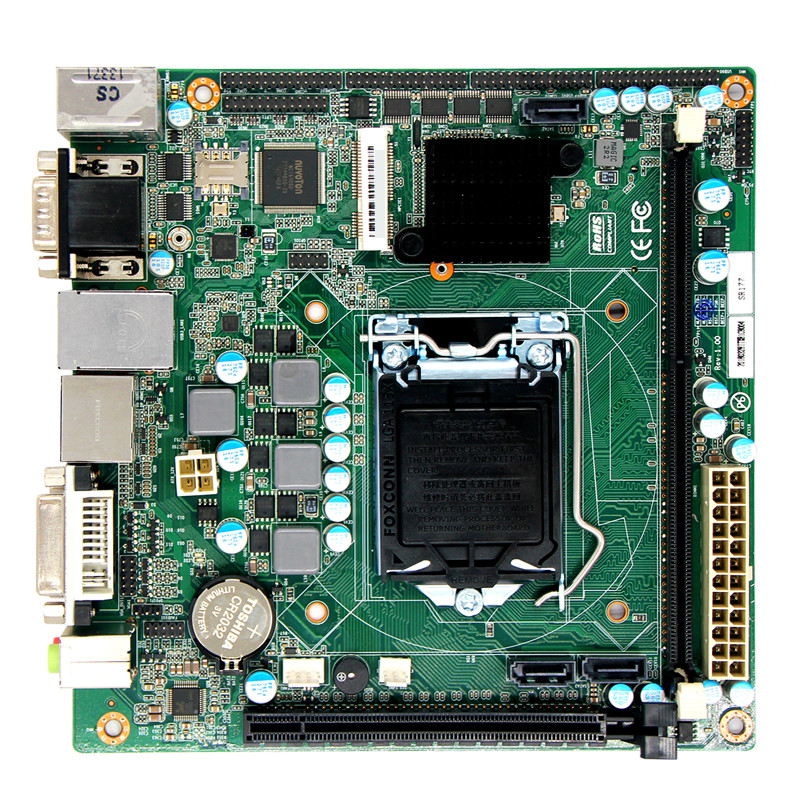

LGA1150 industri itx papan utama 4th i3-i5-i7 H81/B85/H87 industri papan utama 10COM PCIe X16
Fitur utama
Mendukung antarmuka LGA1150 Intel 4thCPU i3-i5-i7/Pentium/Celeron
Chipset berkecepatan tinggi Intel® H81/B85
Saluran tunggal DDR3L 1066/1333/1600MHz
Intel® HD Graphics terintegrasi
Mendukung tampilan DP / DVI / VGA / HDMI
10*COM
1*Gigabit LAN
7 * USB2.0
2 * USB3.0
3 * SATA3.0
1 * Scoket M-SATA
1 * PCIe X16
Mini itx 170 x 170 mm
Catu daya ATX
Spesifikasi
Prosesor | CPU | Mendukung antarmuka LGA1150 Intel 4thCPU i3-i5-i7/Pentium/Celeron |
paket CPU | LGA1150 | |
Chipset | Chipset berkecepatan tinggi H81/B85 | |
BIOS | BIOS EFI | |
Penyimpanan | Arsitektur Teknologi | Saluran tunggal DDR3L 1066/1333/1600MHz |
Stopkontak | 1 * soket ram DDR3 | |
Video | Pengontrol grafis | Intel HD Graphics 4400 (I3-4160 Graphics); jenis kartu grafis terkait dengan CPU |
VGA | Maksimum VGA didukung 2048x1536 | |
DVI | Maksimum yang didukung 4096*2304 | |
HDMI | Dukungan maksimal (HDMI1.4)4096*2304 Mendukung tampilan 4K | |
DP | Maksimum yang didukung 4096*2304 | |
Tampilan tiga | Dukungan DVI + VGA + HDMI DP + VGA + HDMI DVI + DP + HDMI tiga layar tampilan sinkron atau asinkron | |

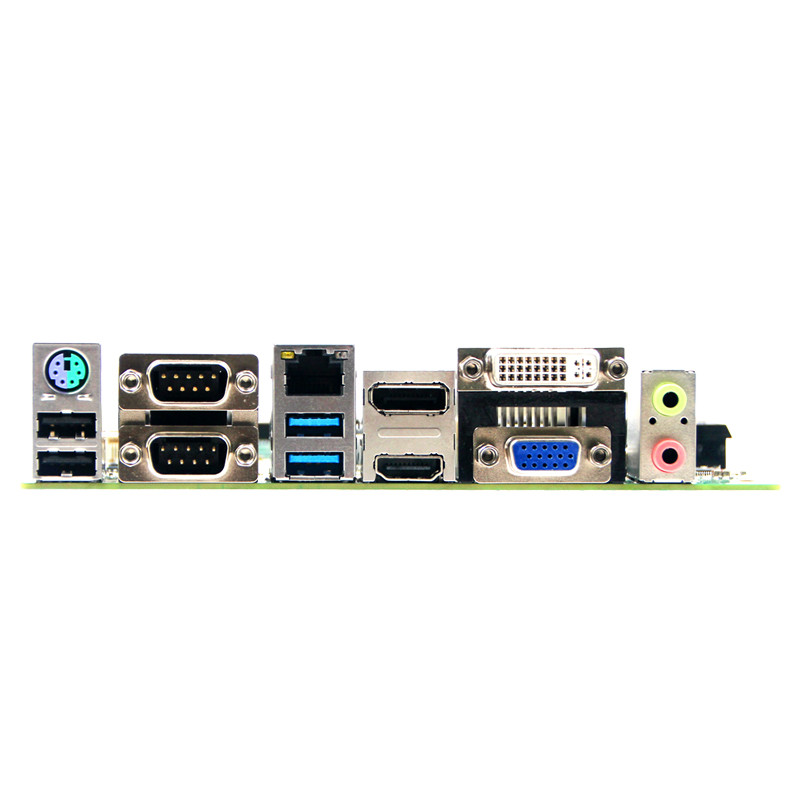

panel belakang I/O | Pelabuhan | 1*VGA,1*HDMI,1*DP,1*DVI,1*LAN,2*USB3.0,2*USB2.0/1*MIC-OUT/LINE-OUT,1*PS/2 |
Internet | Pengontrol | 1 * RTL8111E-V Gigabit Ethernet, port RJ45 |
Audio | Pengontrol | Dekode audio Rui Qi HD ALC662 (saluran kiri dan kanan + mikrofon) |
Super I/O | Pengontrol | NCT6106D |
Kontrol perangkat keras | Watchdog-Timer | 0-255 detik, menyediakan rutinitas pengawas |
Lebih dingin | Radiator kipas aluminium (mendukung penyesuaian kecepatan kipas otomatis dan manual) | |
Antarmuka masukan/keluaran | USB | 2 * USB3.0 kompatibel USB2.0/1.1, 7 * USB2.0, dukungan maksimal +5V/1.5A (9 USB2.0 untuk chipset B85) |
Port seri | 9*RS-232, 1*RS422/485,RS485 Mendukung kontrol aliran otomatis (opsional 10 RS232) | |
PS/2 | 1*PS/2 | |
GPIO | 8-bit, Rutin Sampel, Input/Output yang Ditentukan Secara Bebas, Level 3,3V @ 24mA | |
Bus Ekspansi | PCIe X16 | 1 * PCIe X16 |
Mini-PCle | 1 * Slot Mini-PCIe mendukung perangkat PCIe dan USB | |
Penyimpanan | SATA | 3 antarmuka SATAIII standar, kecepatan transfer maksimum 6Gb/s (Hanya satu antarmuka SATAIII untuk chipset H81) |
M-SATA | 1 * Mini-PCIe M-SATA Scoket, protokol Sopport SANDISK, tingkat transmisi maksimum 6gb/s | |
Sumber Daya listrik | Tipe Daya | Catu daya ATX |
Lingkungan kerja | Suhu Kerja | -20℃ ~ +60℃ |
Suhu Penyimpanan | -40℃ ~ +85℃ | |
Kelembaban Operasi | 0% ~ 90% (non-kondensasi) | |
Kelembaban Penyimpanan | 0% ~ 90% (non-kondensasi) | |
Faktor bentuk | Ukuran | 170x170 mm |
Bobot | 0,5KG |
Aplikasi:
Papan Utama mesin POS
Papan Utama mesin antrian
Papan utama mesin penjual otomatis
Papan Utama komputer kasir
Mainboard ATM Bank
Papan Utama kios
Obat pintar
Terminal intelijen bisnis
Kontrol produksi industri
Pembuatan industri
Kecerdasan buatan
Internet untuk segala
