Chipset: | Chipset Intel® H81 | CPU: | Prosesor Intel® Core™ Generasi ke-4 i3-i5-i7 |
---|---|---|---|
RAM: | Dua soket DIMM DDR3/DDR3L 240-pin | Ethernet: | 2*Jaringan LAN Gigabit |
Tampilan: | Mendukung VGA+DVI | COM: | 10*KOMUNIKASI |
Ukuran: | Ukuran 305mm (12") x 244mm (9,6") | ||
Menyoroti: | Papan utama Intel h81,papan utama LGA1150 h81,papan utama generasi ke-4 h81 |

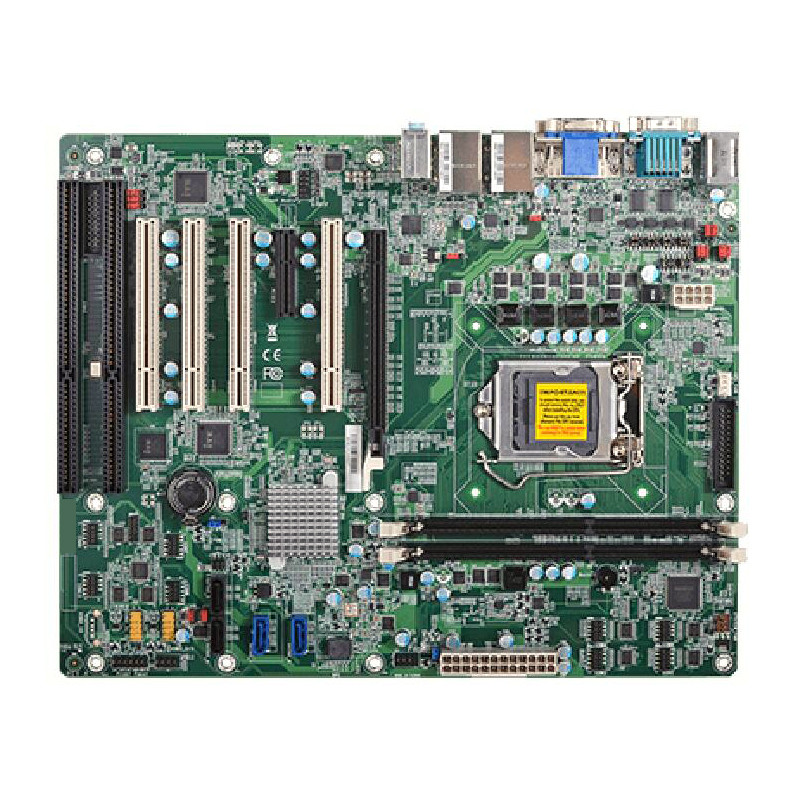

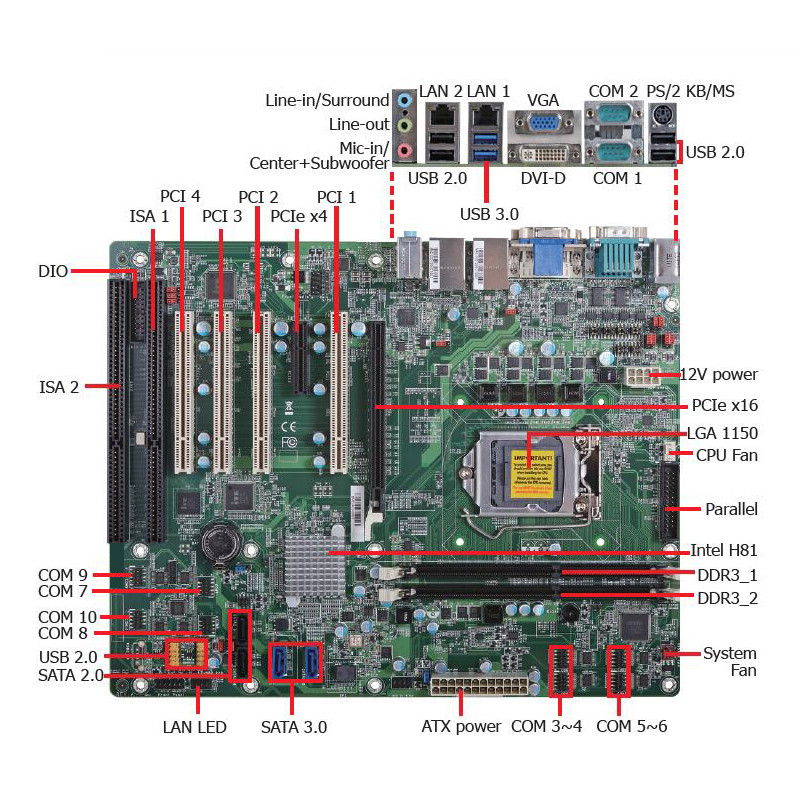

Nomor model HD620-H81 adalah Intel® LGA1150 ATX motherboard dengan 2*ISA, 4*PCI, 10*COM, 10*USB, dual LAN, DFI ATX industrial motherboard/mainboard untuk komputer/server ISA
Rincian Cepat
--LGA 1150 soket CPU, Dukungan Intel Generasi ke-4®CoreTMCPU
--Chipset Intel®H81
-- Mendukung 2* DDR3 hingga 16GB
--1* PCIe x16
--1 * PCIe x4 (sinyal x1)
--4 * PCI
--2* ISA
--1 *VGA,
--1 *DVI-D
--2* Gigabit LAN
--10* KOM
--10* USB: 2* USB 3.0, 8 * USB 2.0
--4* SATA: 2 * SATA 3.0, 2* SATA 2.0
--1* Paralel
--DIMENSI:Faktor bentuk ATX,305mm (12") x 244mm (9.6")
Spesifikasi
Prosesor
Prosesor Intel® CoreTM Generasi ke-4, soket LGA 1150
Prosesor Intel® CoreTM i7-4790S, 8M Cache, 4,0 GHz, 65W
Prosesor Intel® CoreTM i7-4770S, 8M Cache, 3,9 GHz, 65W
Prosesor Intel® CoreTM i7-4770TE, 8M Cache, 3,3 GHz, 45W
Prosesor Intel® CoreTM i5-4590S, Cache 6M, 3,7 GHz, 65W
Prosesor Intel® CoreTM i5-4590T, 6M Cache, 3,0 GHz, 35W
Prosesor Intel® CoreTM i5-4570S, Cache 6M, 3,6 GHz, 65W
Prosesor Intel® CoreTM i5-4570TE, 4M Cache, 3,3 GHz, 35W
Intel® CoreTM i3-4360 Prosesor, 4M Cache, 3,7 GHz, 54W
Prosesor Intel® CoreTM i3-4350T, 4M Cache, 3,1 GHz, 35W
Prosesor Intel® CoreTM i3-4340TE, 4M Cache, 2,6 GHz, 35W
Intel® CoreTM i3-4330 Prosesor, 4M Cache, 3,5 GHz, 54W
Prosesor Intel® CoreTM i3-4330TE, 4M Cache, 2,4 GHz, 35W
Prosesor Intel® Pentium® G3420, 3M Cache, 3,2 GHz, 53W
Prosesor Intel® Pentium® G3320TE, 3M Cache, 2,3 GHz, 35W
Prosesor Intel® Celeron® G1820, 2M Cache, 2,7 GHz, 53W
Prosesor Intel® Celeron® G1820TE, 2M Cache, 2,2 GHz, 35W
Chipset
Intel® H81 Chipset
Memori
Dua 240-pin DIMM hingga 16GB Dual Channel DDR3 1333/1600MHz
BIOS
AMI SPI 64Mbit
Grafis
Intel® HD Graphics
OpenGL 4.0, DirectX 11.1
1 x DVI-D
1 x VGA
DVI-D/VGA: resolusi hingga 1920x1200 @ 60Hz
Antarmuka Ekspansi
1 x PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 x PCI
2 x ISA
Audio
Audio Codec Realtek ALC886
Pengontrol Ethernet
1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

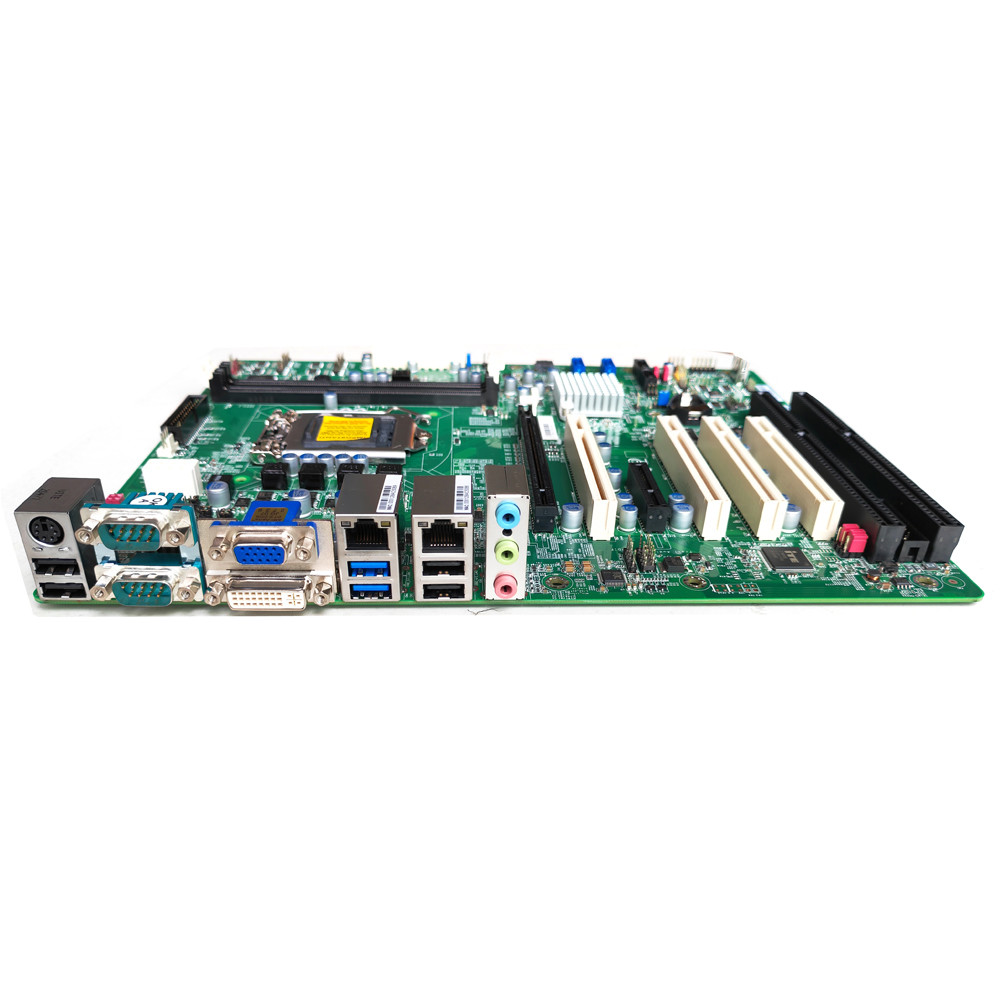

I/O belakang
2 x GbE (RJ-45)
2 x RS-232/422/485 (RS-232 w/ daya) (DB-9)
2 x USB 3.0
4 x USB 2.0
1 x PS/2 (mini-DIN-6)
1 x VGA
1 x DVI-D
Audio:1 x Line-out,1 x Mic-in,1 x Line-in
I/O internal
8 x RS-232 (2,0 mm pitch)
4 x USB 2.0 atau 1 USB vertikal 2.0*
1 x Audio (Line-out/Mic-in)
1 x S/PDIF
2 x SATA 3.0 (hingga 6Gb/s)
2 x SATA 2.0 (hingga 3Gb/s)
1 x 8-bit DIO
Watchdog Timer
Output & Interval:System Reset, Programmable via Software dari 1 sampai 255 detik
TPM tersedia atas permintaan
Kekuatan
Daya ATX
Daya 8 pin ATX 12V
Daya ATX 24-pin
Konsumsi
Idle: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)
Baterai RTC:CR2032 Coin Cell
Dukungan OS
Windows XP Professional x86 & SP3 (32-bit) (fungsi terbatas)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
Lingkungan
Suhu
Operasi: 0 sampai 60°C
Penyimpanan: -20 sampai 85°C
Kelembaban
Operasi: 5 sampai 90% RH
Penyimpanan: 5 sampai 90% RH
MTBF
435,517 jam @ 25°C; 253,313 jam @ 45°C
Model perhitungan: Telcordia Issue 2, Metode I Kasus 3
Lingkungan: GB, GC ️ Tanaman Baik, Dikendalikan
Dimensi
Faktor bentuk ATX 305mm (12") x 244mm (9.6")
Ketinggian
PCB: 1,6 mm
Bagian atas: 38.5mm
Sisi bawah: 4,4 mm
