| Tempat asal: | Shenzhen Cina |
|---|---|
| Nama merek: | VEGASHINE / OEM |
| Nomor model: | ITX-Z6741D-11 |
| Kuantitas min Order: | 1 Unit |
| Kemasan rincian: | Kotak |
| Waktu pengiriman: | 3 sampai 10 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1000 unit per bulan |
| CPU: | Dukung prosesor Intel®Tiger Lake-Up3 (1135G7/1145G7, dll.) | RAM: | DDR4 3200MHz, MAX64GB |
|---|---|---|---|
| Ethernet: | 1*gigabit lan (ganda lan untuk memilih) | Tampilan: | LVDS1/EDP1+EDP2+HDMI+Output VGA |
| COM: | 6*com | Ukuran: | 170 x 170 mm |
| Kekuatan: | DC 12 ~ 19V SUPPLY DAYA |

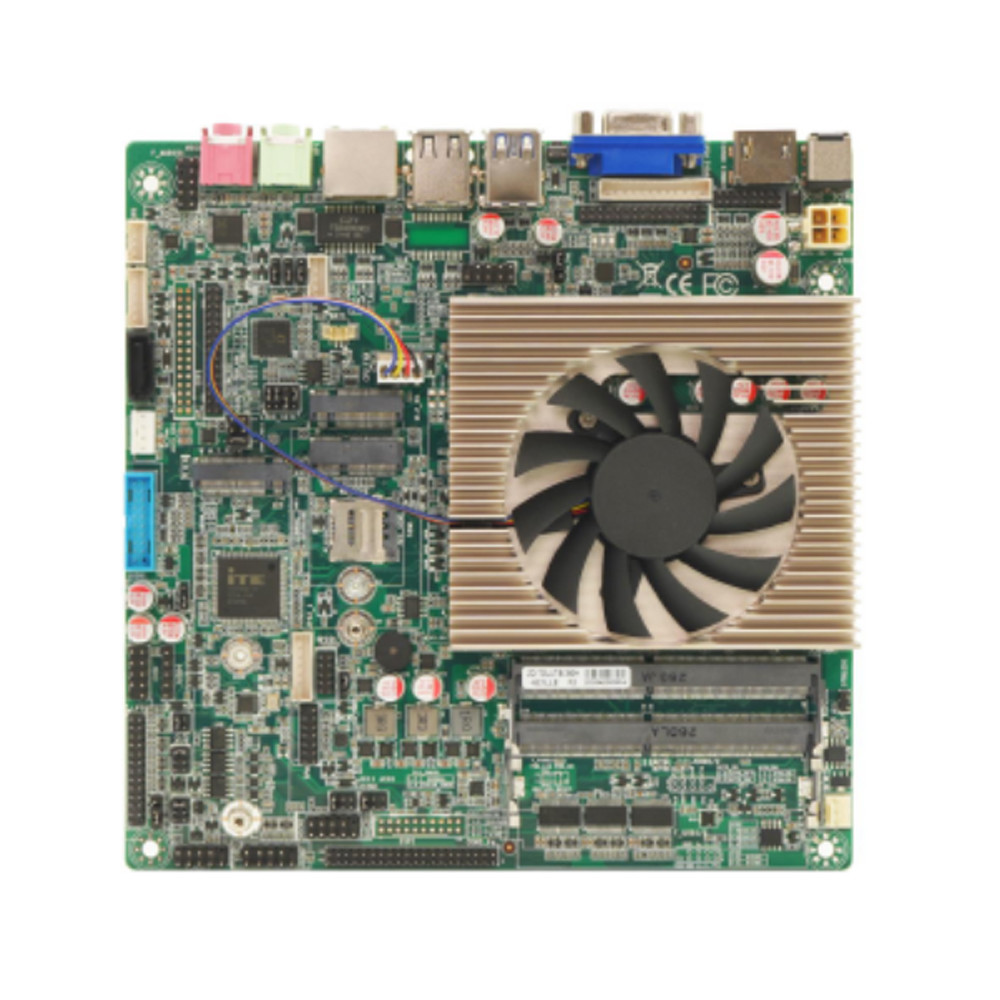

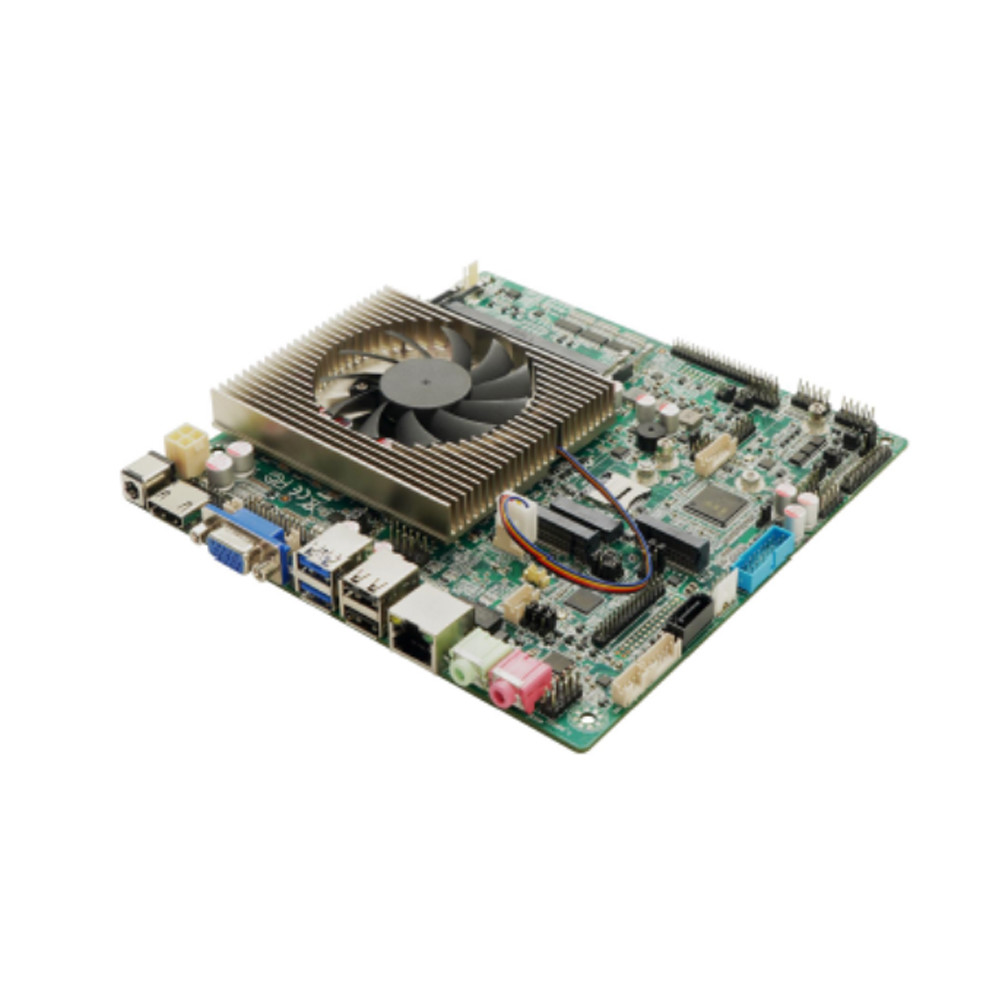

Fitur utama
--- Mendukung prosesor Intel®Tiger Lake-UP3 (1135G7/1145G7, dll.)
--- Mendukung dual-channel SO-DIMM, DDR4 3200MHz, Max64GB
--- Mendukung LVDS1/EDP1+EDP2+HDMI+VGA output, empat
menampilkan secara sinkron dan asinkron
--- Di dalam 1*Realtek RTL8111H/8111G Gigabit kartu jaringan
(opsional jaringan ganda)
--- Mendukung 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (mendukung COM2/3 dua arah RS485)
--- 1*M.2 M Key mendukung PCIEX2/SATA adaptif; 1*SATAIII(6.0
Gb/s)
--- 1* M.2 E Key, mendukung perluasan modul Wifi6/Bluetooth;
--- 1*M.2 B Key, mendukung perluasan modul 4G/5G (opsional);
--- 1* slot kartu SIM
--- DC 12 ~ 19V catu daya (12V membutuhkan adaptor 7A atau lebih tinggi)
--- Ukuran: 170*170 mm motherboard ITX
Spesifikasi
| CPU |
Prosesor Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Chipset | Intel® SOC |
| Chip Tampilan | Intel Iris Xe Graphics |
| Tampilkan output | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Multi-Display | Mendukung tampilan asinkron di empat layar |
| Port USB | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 2.0 |
| Memori | 2 × slot SO-DIMM, DDR4 3200MHz, mendukung hingga 32GB |
| Dampak Suara | Kontroler dekoding audio ALC897 di dalam pesawat Penguat daya independen NS4251 (3W @ 4Ω MAX) |
| Kartu Jaringan | Di dalam pesawat 1 × Realtek RTL8111H/8111G Gigabit Ethernet (dual network opsional) |
| Penyimpanan | 2 × M.2 M Key, mendukung PCIe x2/SATA adaptif 1 × SATA III (6,0 Gb/s) |
| Slot Ekspansi | 1 × M.2 E Key, mendukung Wi-Fi 6/Bluetooth modul perluasan 1 × M.2 B Key, mendukung perluasan modul 4G/5G 1 × slot kartu SIM |
| Pelabuhan COM | Kontroler IT8786E-I |

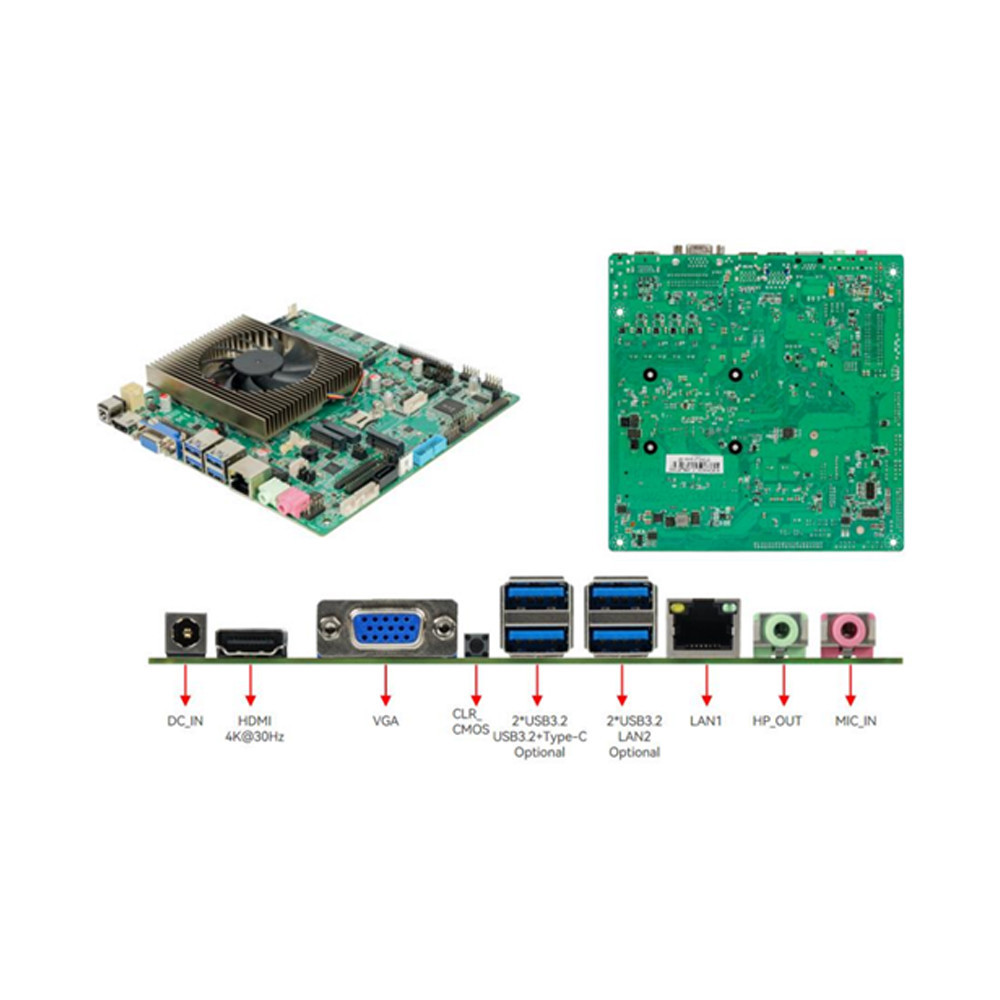

| Antarmuka I/O belakang | 1* DC_IN |
| 1*HDMI | |
| 1* VGA | |
| 1*Tombol CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (satu)Lan/Tipe C opsional) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
I / O internal konektor |
1*F_AUDIO pin,1*Pin speaker |
| 1*PIN INVERT | |
| 2*Pin EDP (1)Pin LVDS | |
| 1*BKCL pin | |
| 1*SATA pin,1* SATA_PWR pin | |
| 1*F_USB1 (diperluas 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (bisa diperluas menjadi 5*USB2.0) | |
| 1* Pin LPT | |
| 1*JPS2 pin | |
| 1* Pin GPIO | |
| 1*Pin TPM | |
| 1*F_PANEL pin | |
| 6*PIN COM | |
| 1Pin CFAN,1Pin SFAN | |
| 1JHDMI pin,1JVGA pin | |
| Socket 1*ATX_IN | |
| BIOS | AMI BIOS |
| Sumber Daya | DC 4PIN ATX 12 ~ 19V input daya |
| Sistem pendingin | Termasuk radiator CPU baru |
| Lingkungan Kerja | Suhu: -15~60°C; 0% ~ 95% kelembaban, tidak mengembun |
| Ukuran | 170*170 mm motherboard ITX |
Model prosesor pendukung:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
